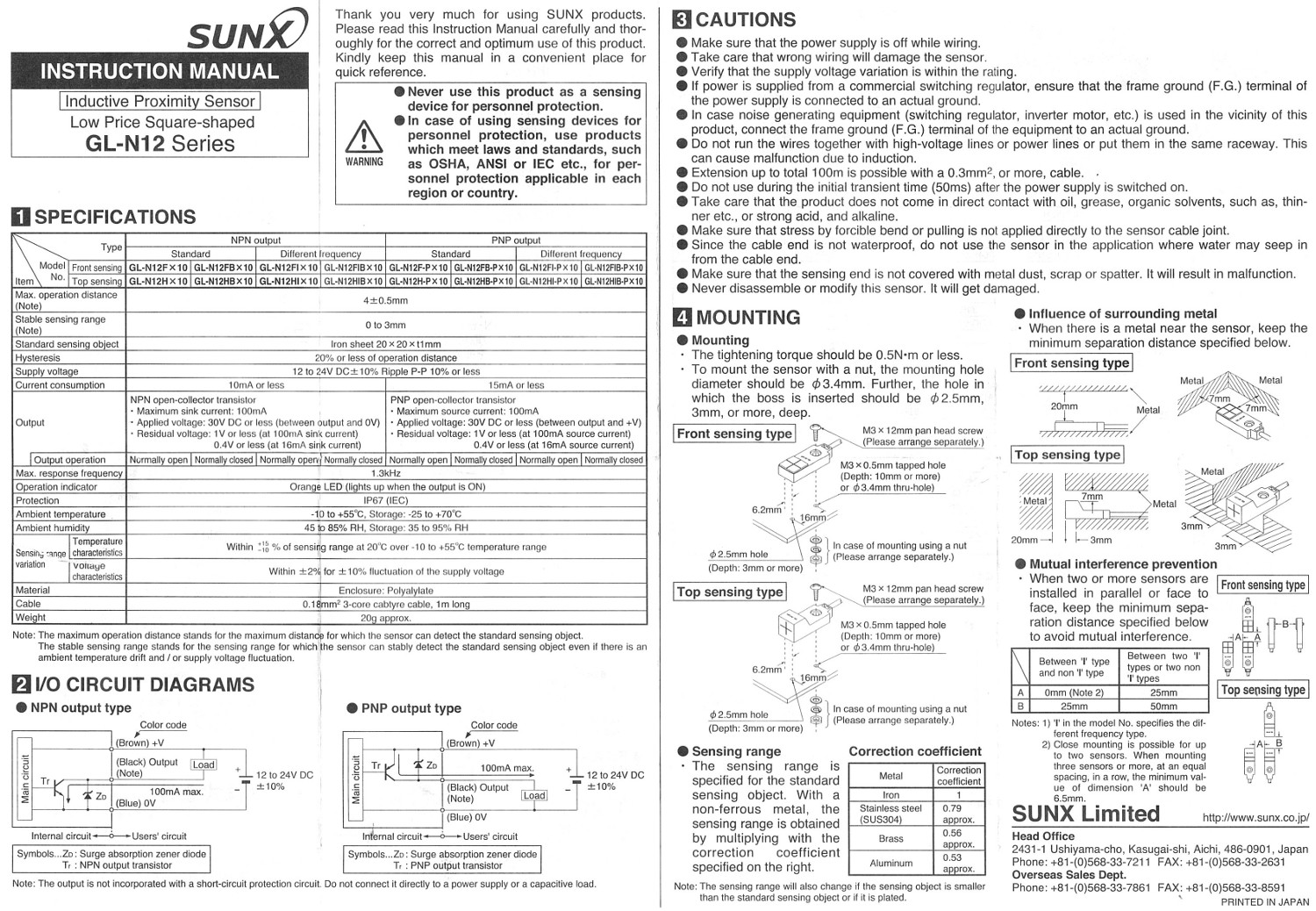

Indukčný snímač SUNX GL-N12F, výstupný tranzistor typu NPN.
Pripojenie k MESA-7i76 vyžaduje zapojiť odpor medzi napájanie a výstup.
(medzi hnedý a čierny vodič zapojiť odpor 1k8 pri napájaní cca 24V).
Pokiaľ nieje detekovaný kov, snímač je podsvietený červeným svetlom.
Na výstupe je možné namerať cca 0V.
Pri detekcii kovu, zhasne podsvietenie a na výstupe je možné
namerať 22.5V pri napájaní 24,4V.
