linuxcnc 2.7.3, konfigurácia

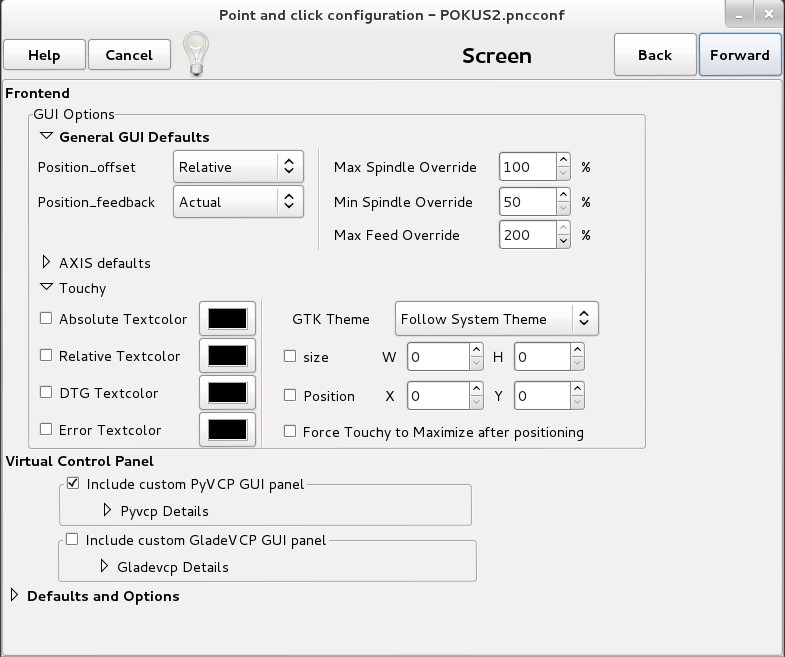

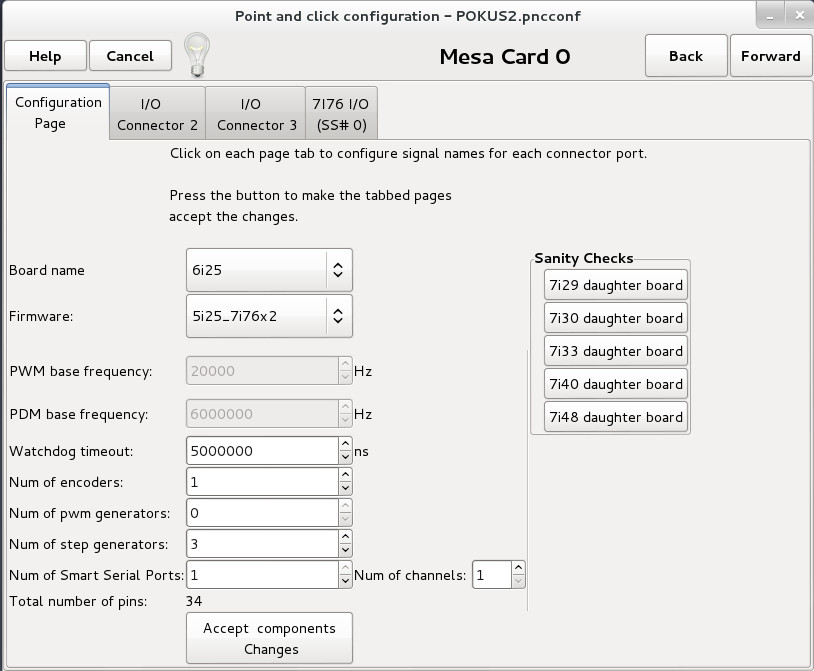

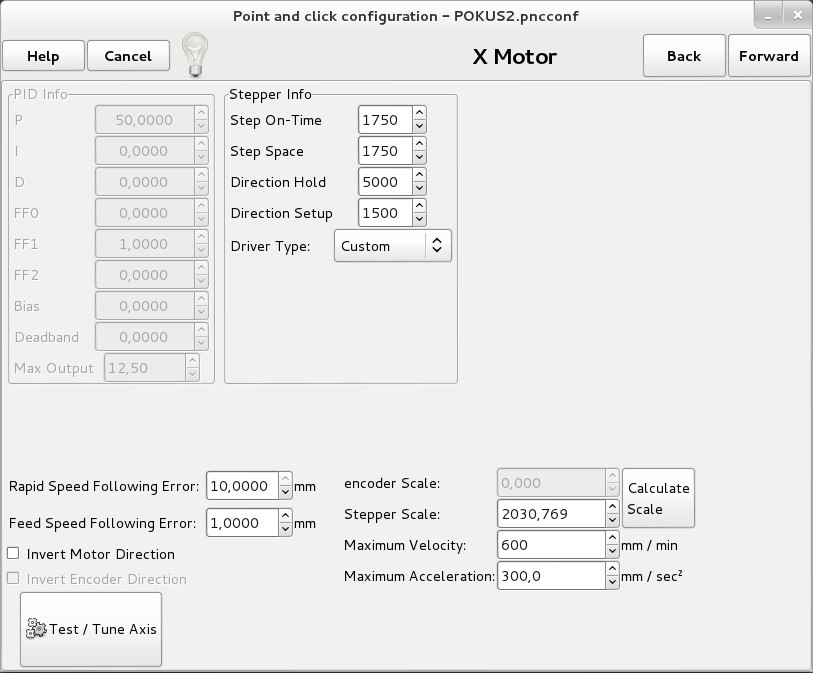

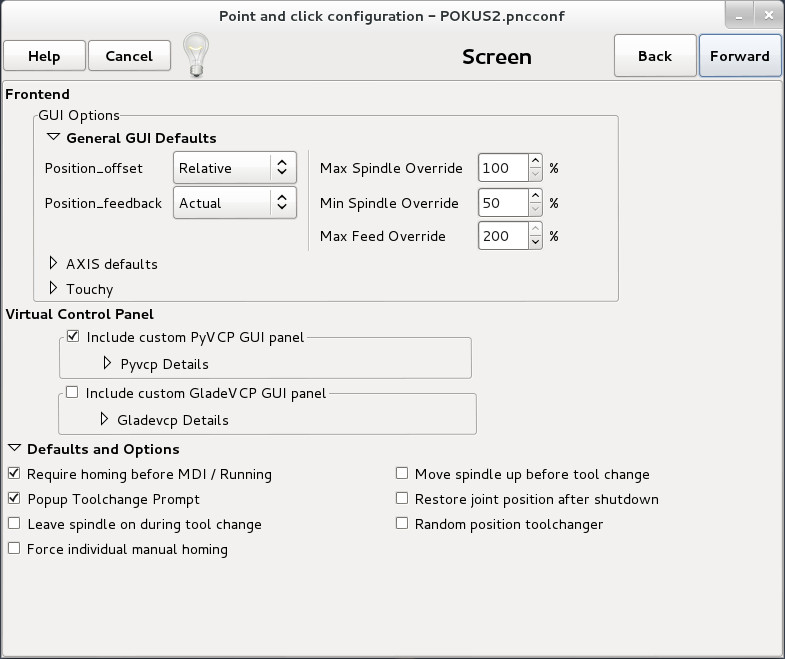

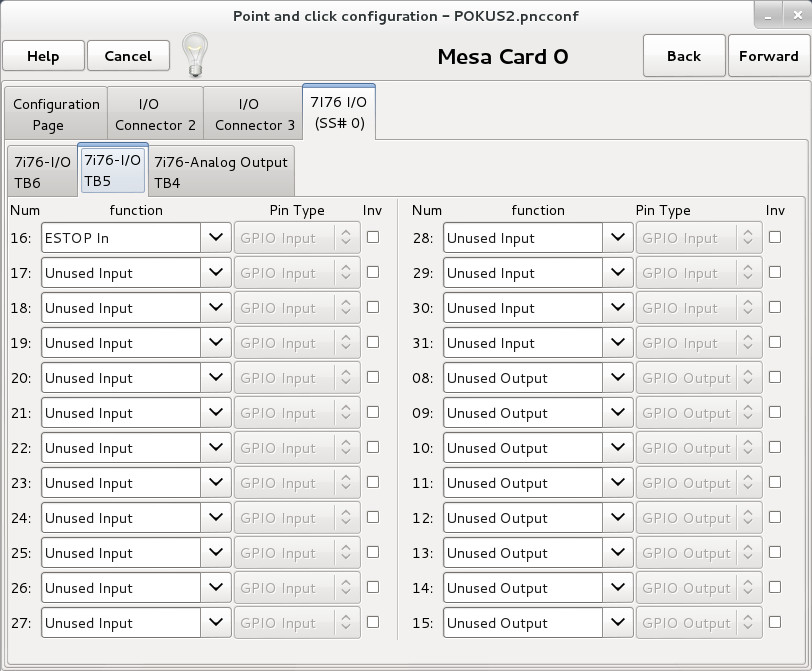

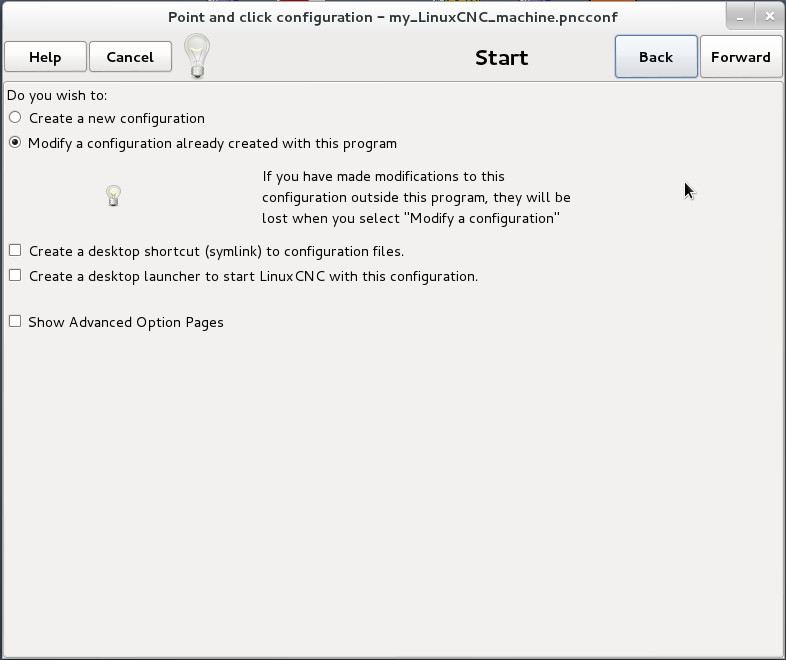

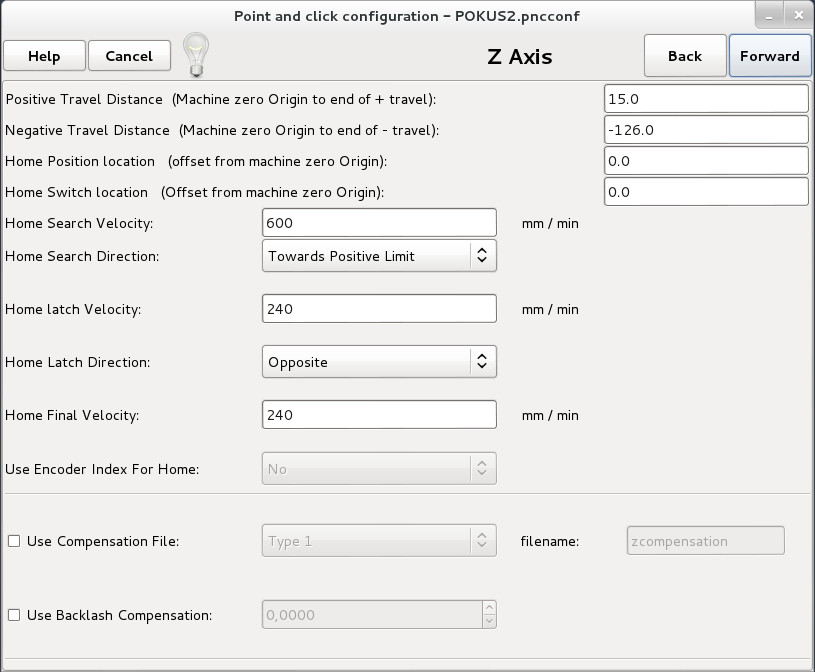

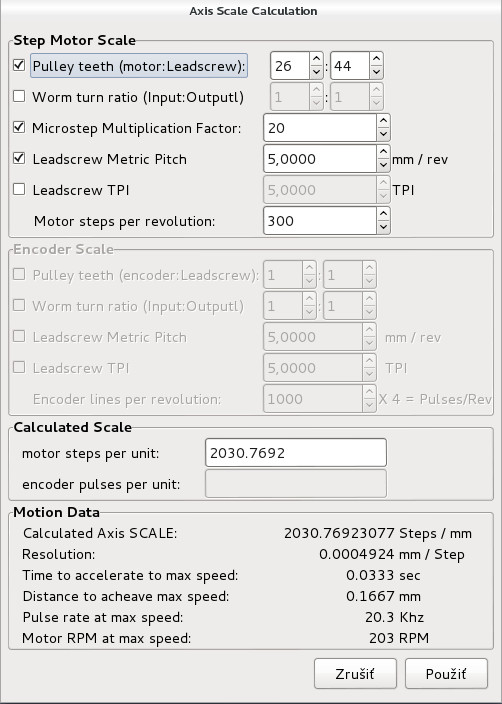

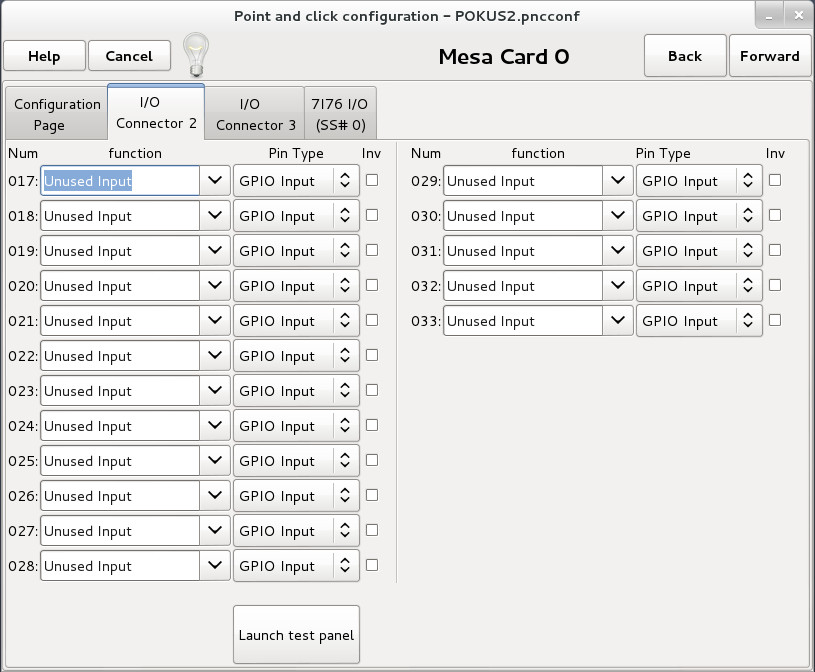

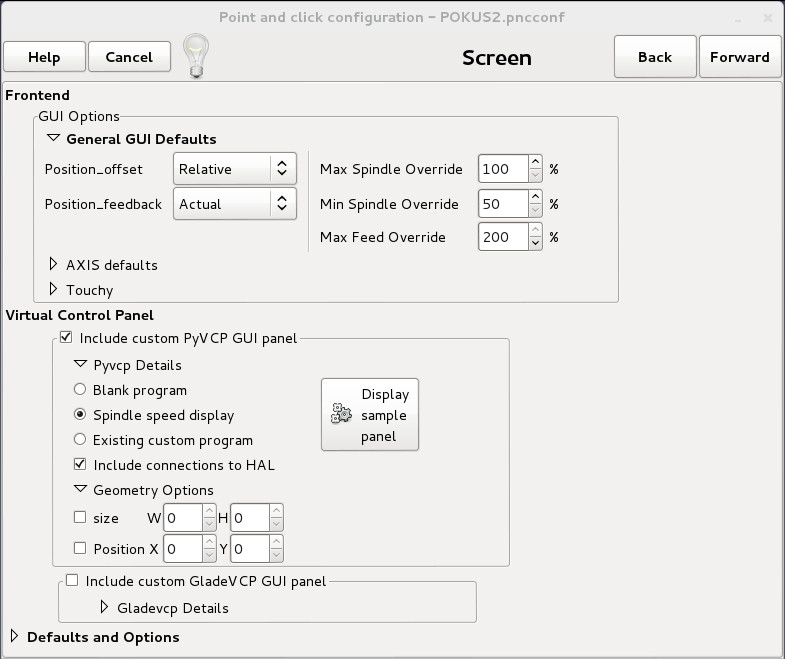

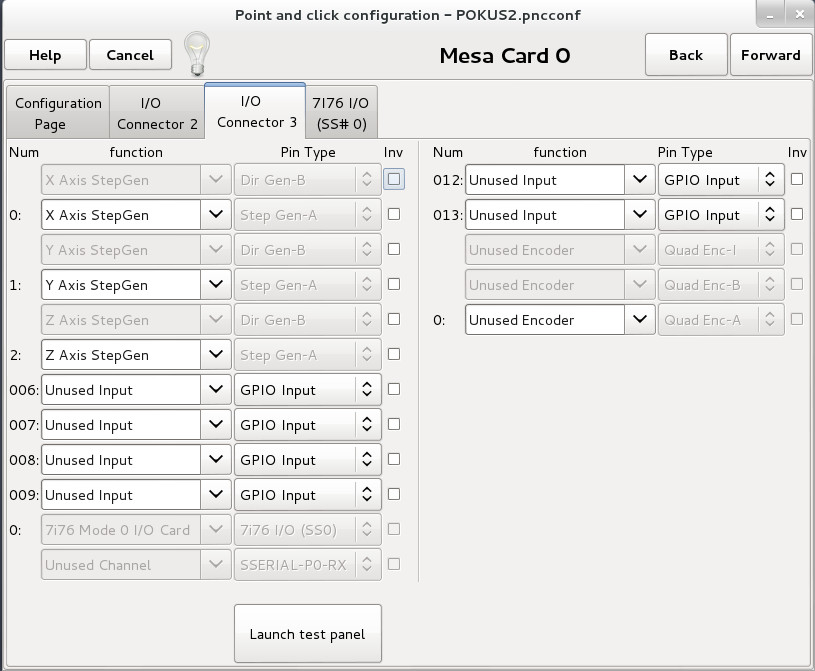

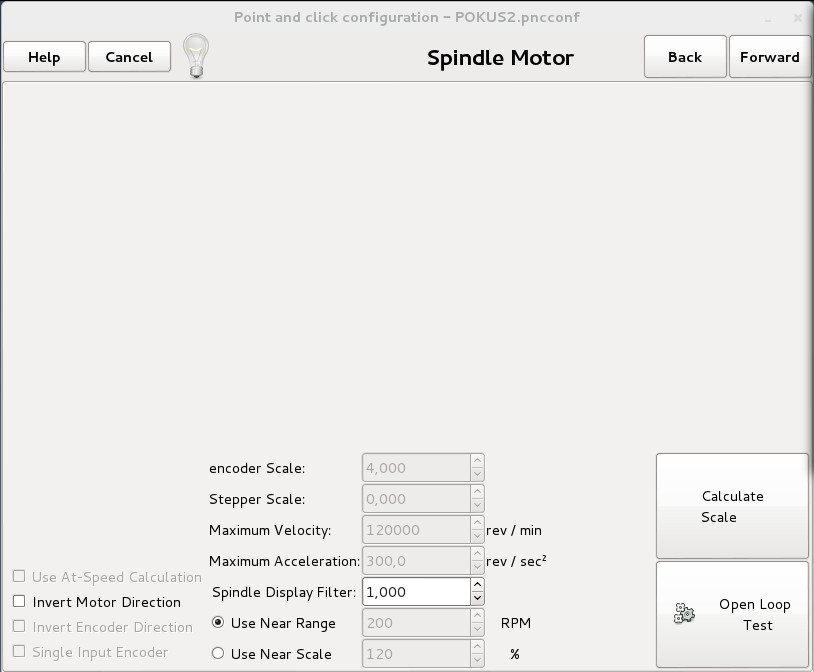

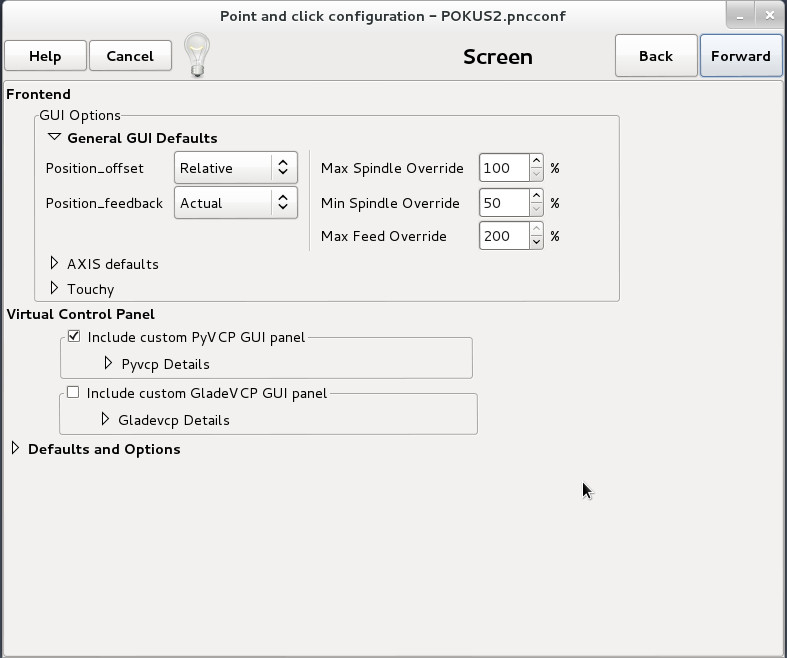

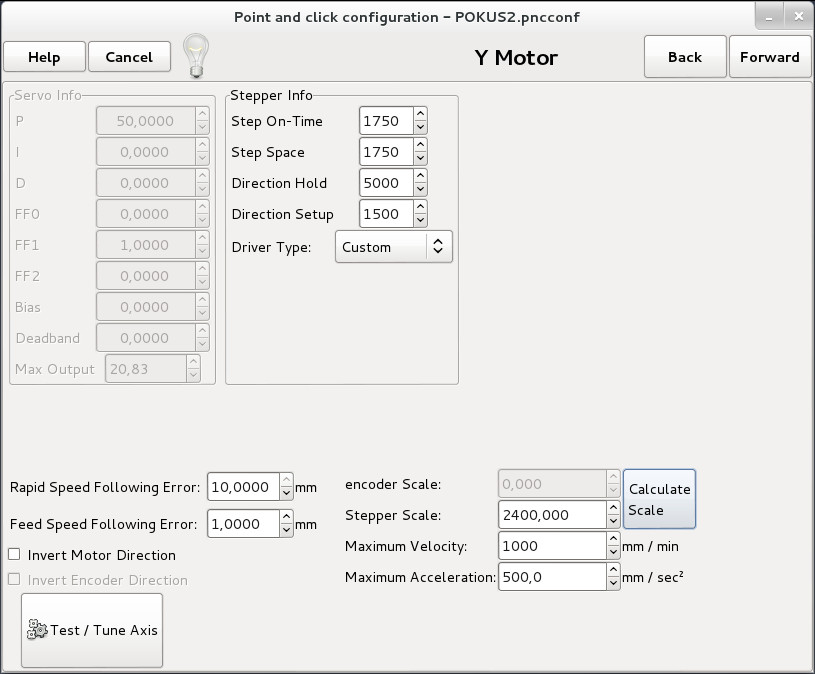

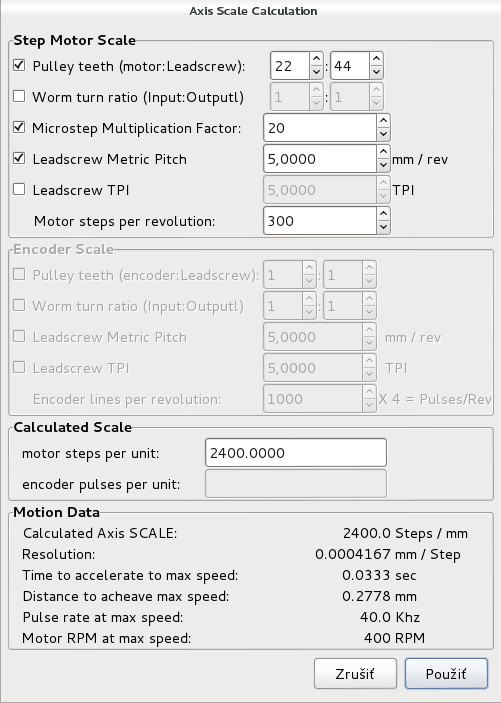

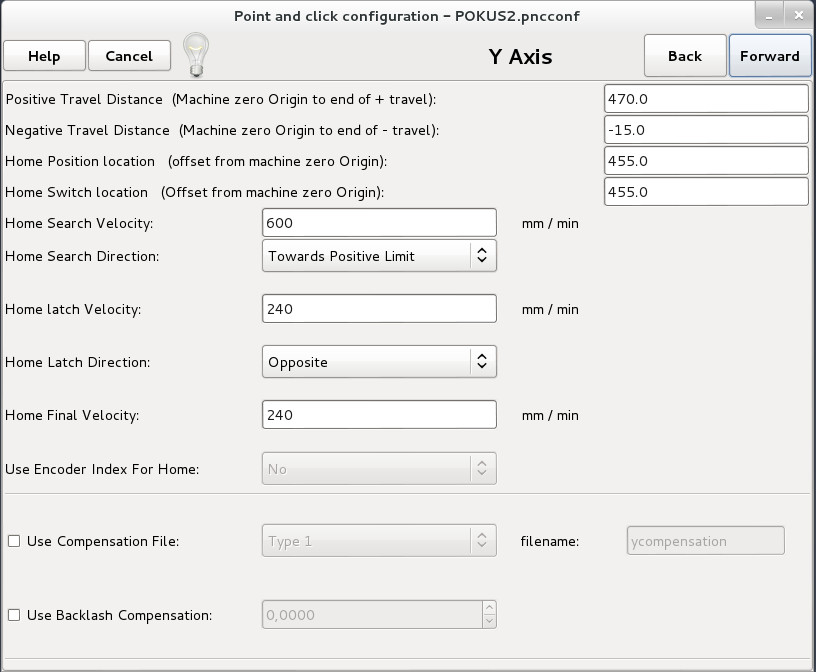

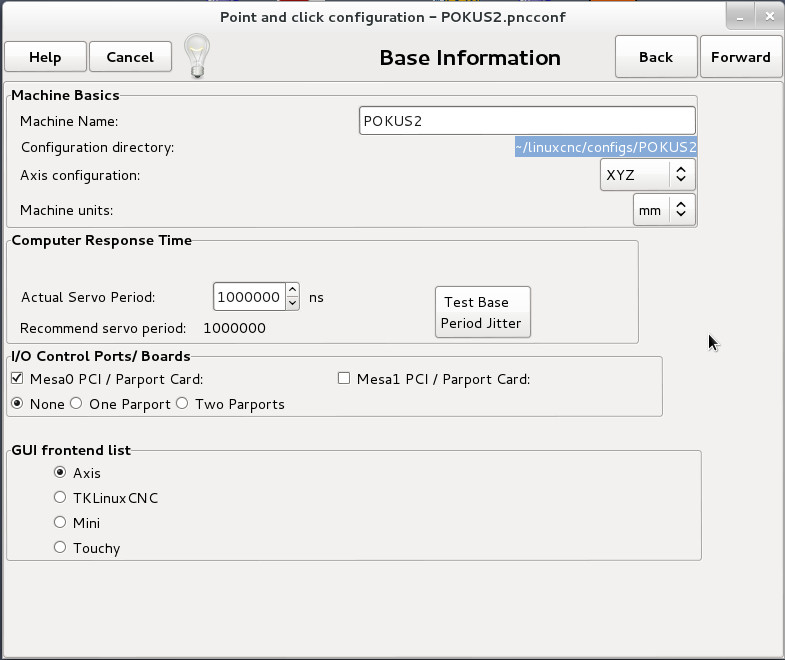

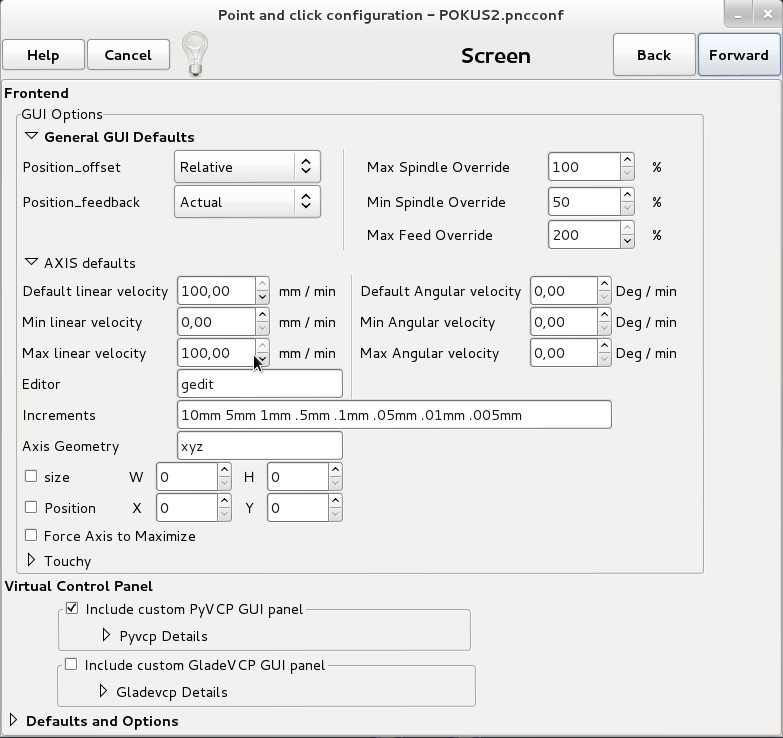

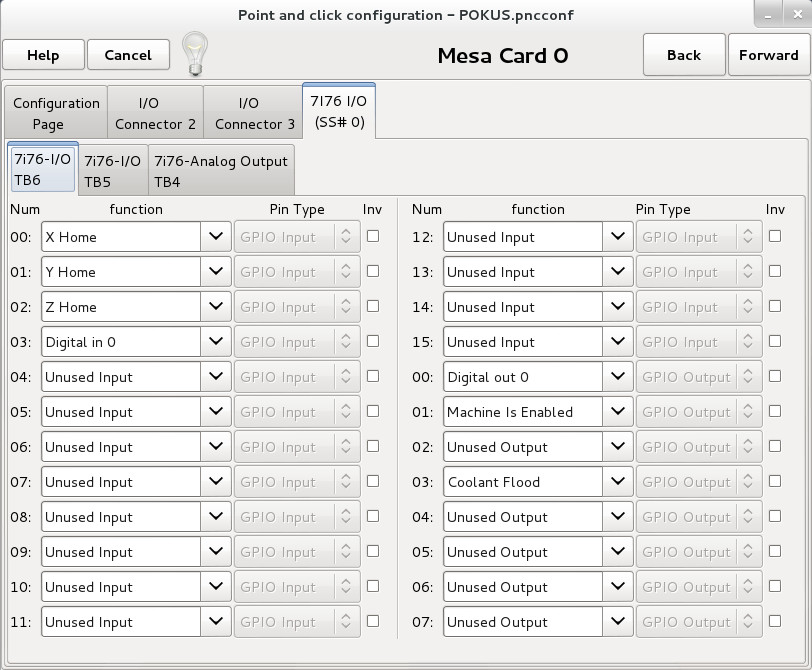

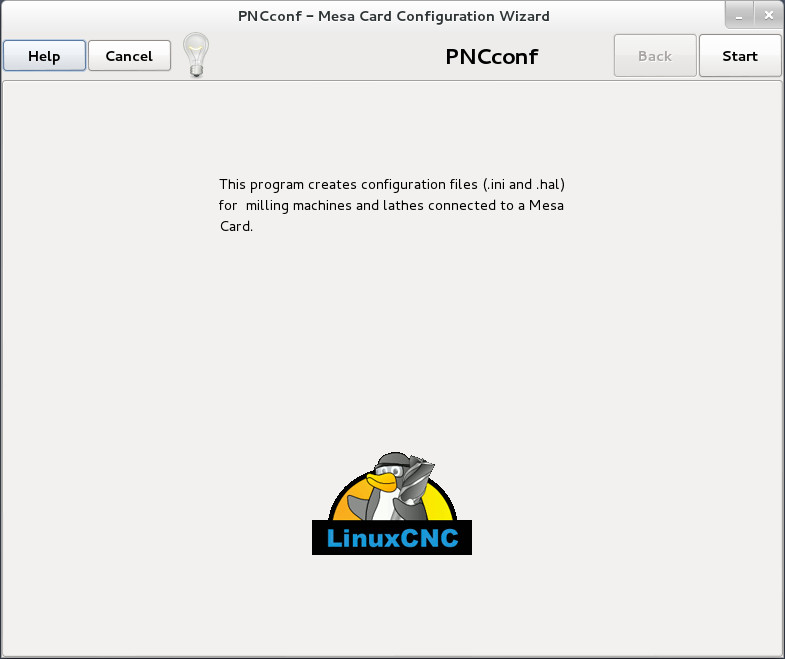

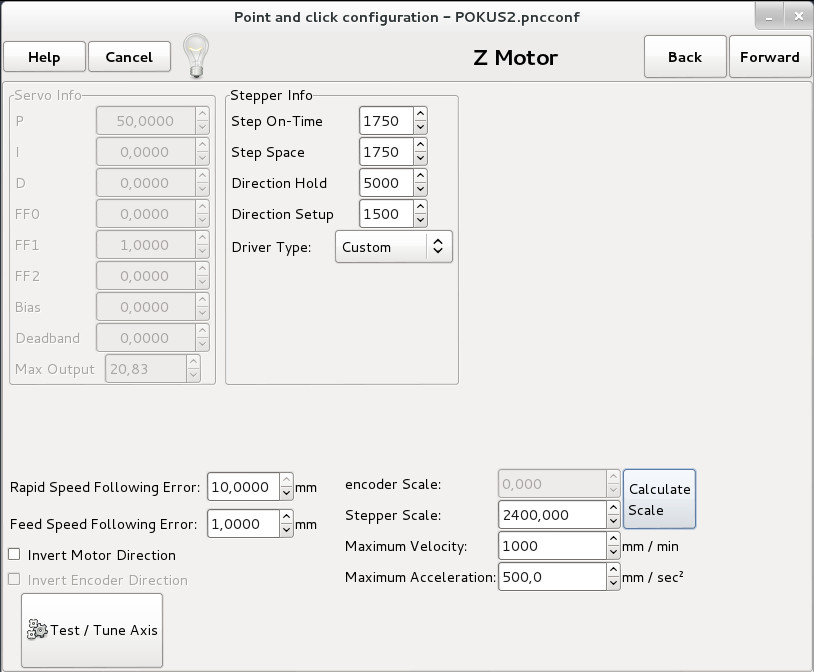

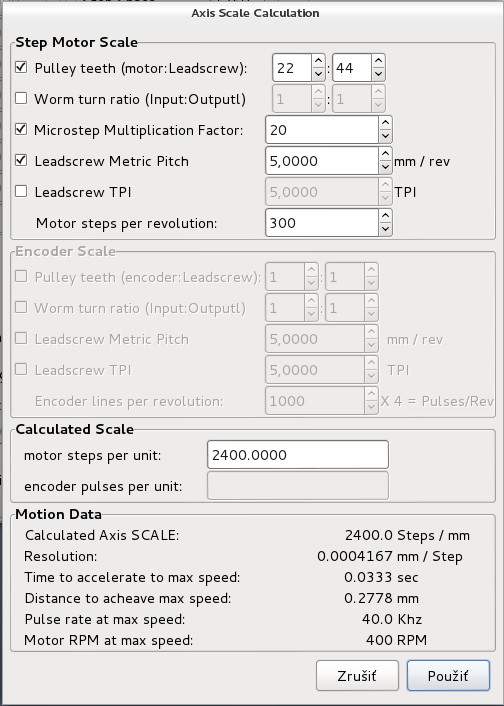

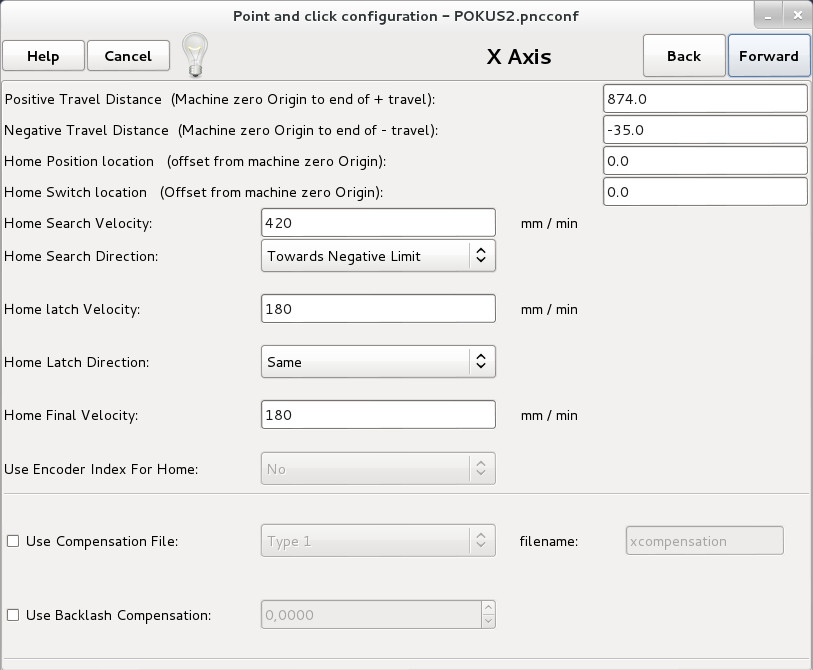

spustiť konfiguračný program a postupne vypĺňať:
*.hal

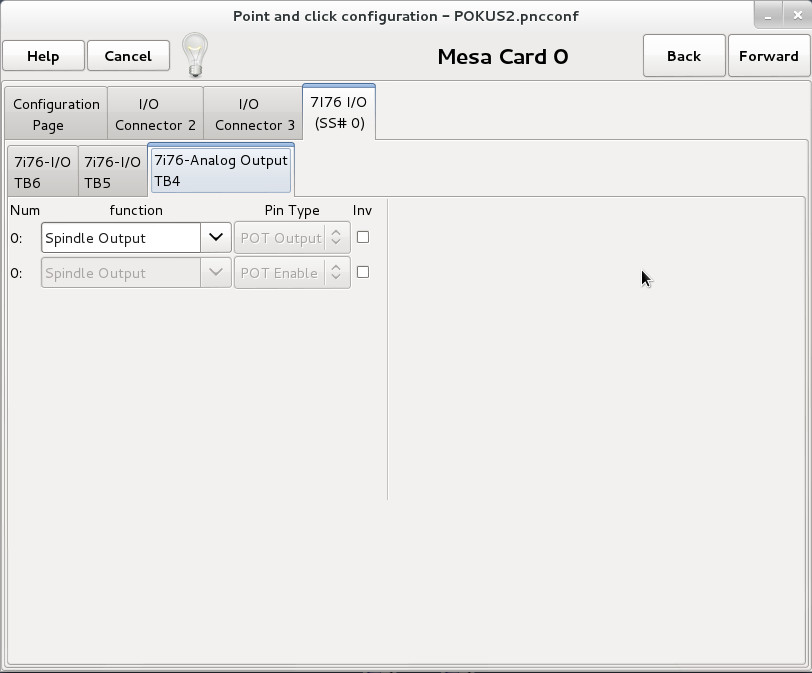

# ---digital potentionmeter output signals/setup---
setp hm2_5i25.0.7i76.0.0.spinout-minlim [SPINDLE_9]OUTPUT_MIN_LIMIT
setp hm2_5i25.0.7i76.0.0.spinout-maxlim [SPINDLE_9]OUTPUT_MAX_LIMIT
setp hm2_5i25.0.7i76.0.0.spinout-scalemax [SPINDLE_9]OUTPUT_SCALE
net spindle-vel-cmd-rpm => hm2_5i25.0.7i76.0.0.spinout
#net machine-is-enabled => hm2_5i25.0.7i76.0.0.spinena
net spindle-enable => hm2_5i25.0.7i76.0.0.spinena
net spindle-ccw => hm2_5i25.0.7i76.0.0.spindir
# ---setup spindle control signals---
*.ini
[DISPLAY]
DEFAULT_LINEAR_VELOCITY = 1.66667
MAX_LINEAR_VELOCITY = 1.66667
zmeniť na:
DEFAULT_LINEAR_VELOCITY = 5.0
MAX_LINEAR_VELOCITY = 16.66667

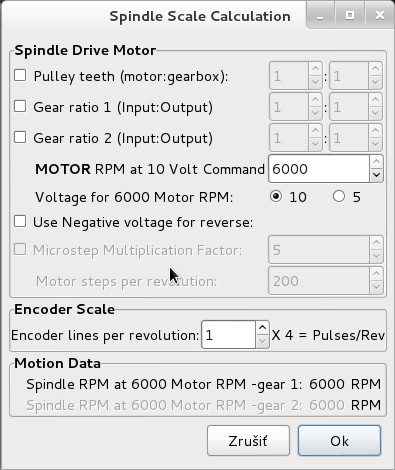

[SPINDLE_9]
MAX_OUTPUT = 6000.0
OUTPUT_SCALE = 6000.0
OUTPUT_MIN_LIMIT = 0.0
OUTPUT_MAX_LIMIT = 6000.0
zmeniť na
MAX_OUTPUT = 24000.0
OUTPUT_SCALE = 24000.0
OUTPUT_MIN_LIMIT = 0.0
OUTPUT_MAX_LIMIT = 24000.0
