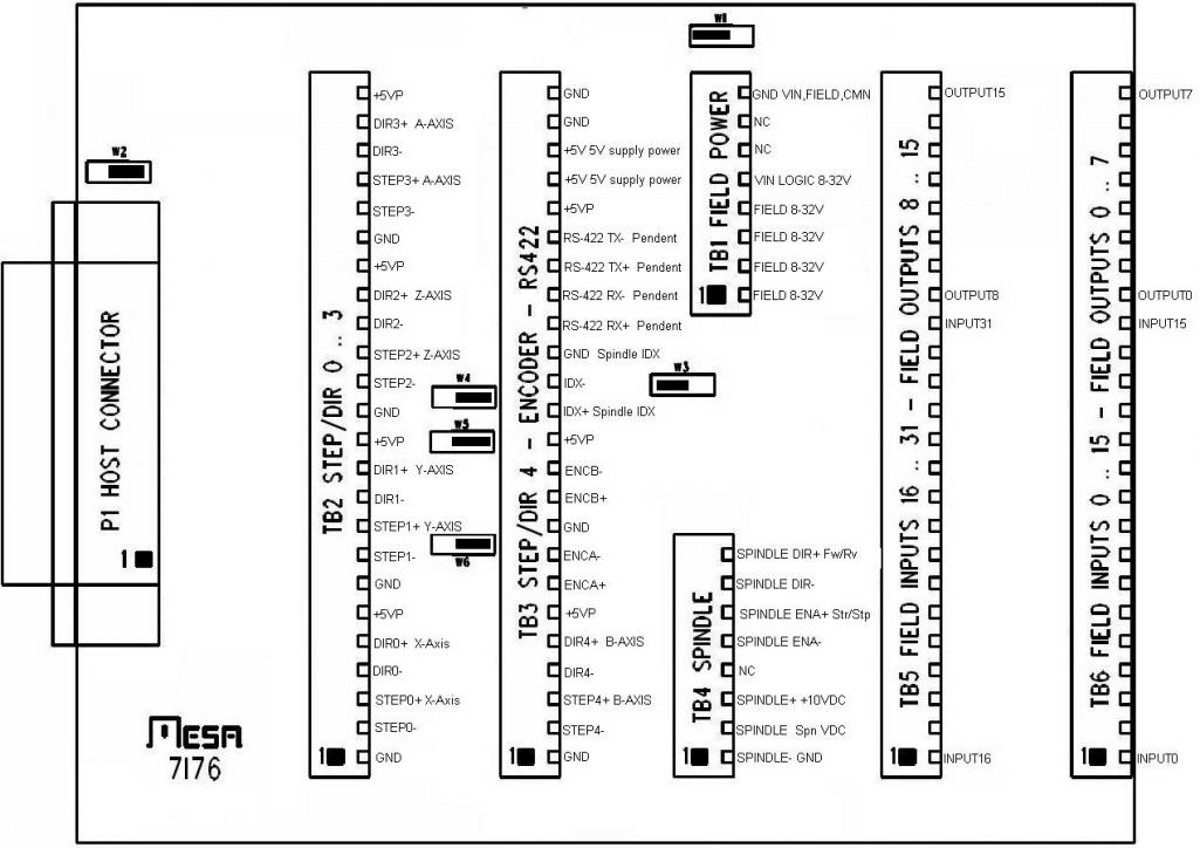

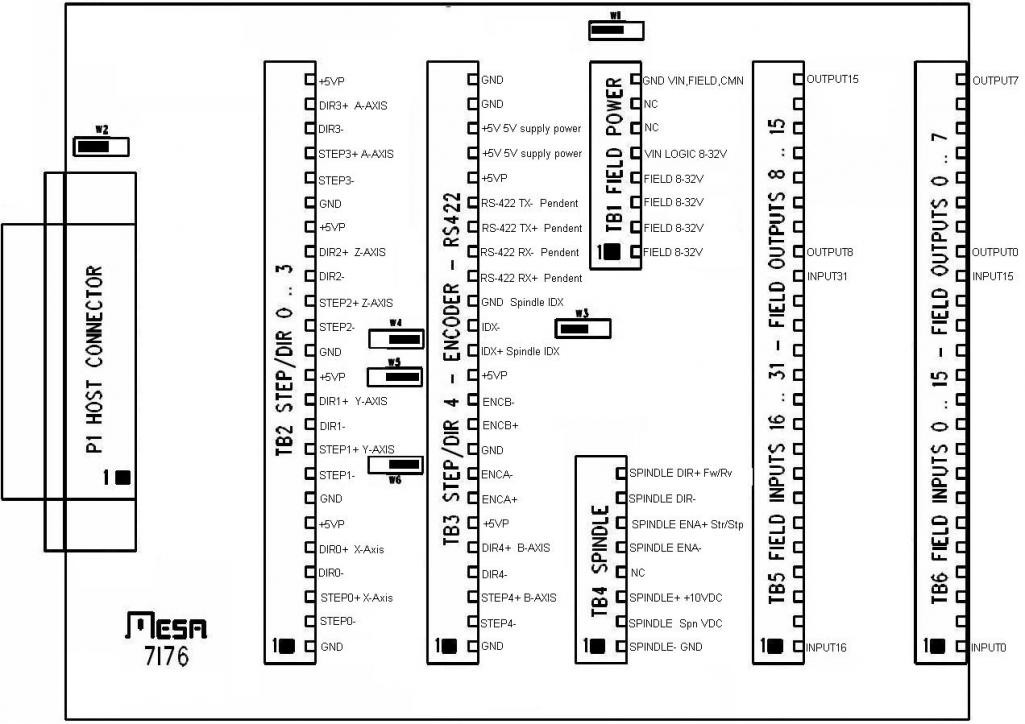

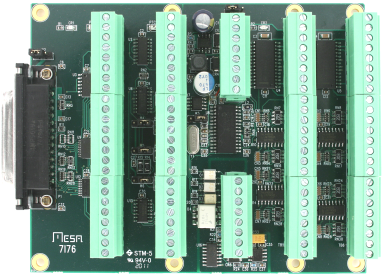

Konfigurácia 7i76 | ||
W1 | Left* | Výstupné obvody sú napájané spoločne cez TB1 pin5 VIN |
W1 | Right | Výstupné obvody sú napájané samostatne cez TB1 pin1-4 |
W2 | Left* | Logika 7i76 napájaná z 6i25/5i25 |
W2 | Right | Logika 7i76 napájaná z TB3 pin21-22 |
W3 | Left* | Pracovný mód, 2.5M baud s možnosťou zmeny |
W3 | Right | Nastavovací mód, 115.2K baud bez možnosti zmeny |
W4,W5,W6 | Left | Vstup encodera v režime "single ended - TTL" |
W4,W5,W6 | Right* | Vstup encodera v režime "differential" |
